一、执行标准

    1、GB16897-1997 汽车制动软管

二、试验装置的基本要求

    1、试验装置必须具有能在规定范围内调节和控制循环压力、循环频率、保压时间以及通过自控装置连续进行压力循环的功能。

    2、试验装置应能自动记录压力循环次数，并能指示、控制试验介质的温度。

    3、试验系统内的空气应能完全排出。

    4、承压管道及其附件必须通过耐压试验。耐压试验压力应不低于试验装置允许最高工作压力的二倍。耐压试验的保压时间不得少于3min。承压管道的耐压试验周期应不超过30万次压力循环。

    5、加压泵必须具有良好的密封性能和平稳的升压速率，其流量应能调节并满足压力循环频率的需要和保持各次压力循环波形基本一致。

    6、试验装置必须具有超压停机和安全延时报警的措施，当超压至循环压力上限的5%时能自动停机以及当受试气瓶泄漏时能给出延时报警信号并自动停机。

    8、试验系统必须具有适当的安全设施，以保证试验时操作人员和设备的安全。

三、主要技术参数

1.         脉冲实验压力：0-1.5MPa

2.         脉冲压力范围：0.15MPa-1.5MPa之间。

3.         油介质脉冲范围：下限0.3MPa，上限1.5MPa

4.         水介质脉冲范围：下限0.15MPa，上限1-1.5MPa

5.         脉冲实验频率：最大1HZ

6.         试验介质：ATF油（沸点180~200℃）和冷却液（沸点150℃）

7.         脉冲压力波形：方波、正弦波

8.         介质温度：常温~150℃±5℃。

9.         介质油箱：两个(一个油介质箱，一个水介质箱)，可通过手动阀门自行切换不同介质。

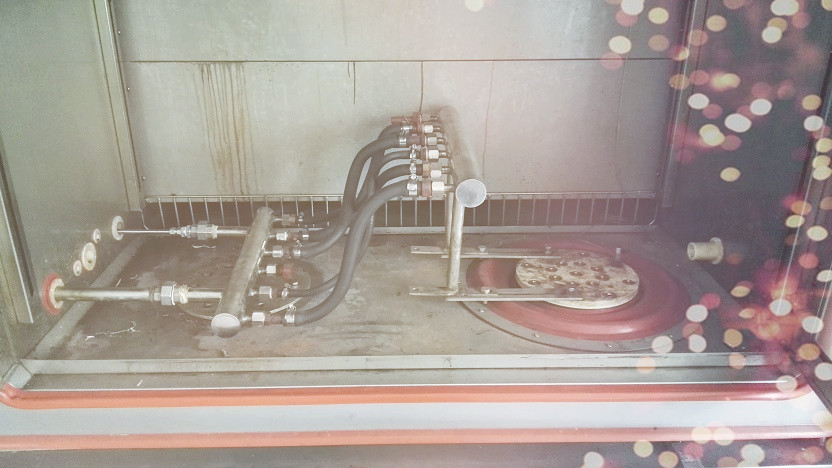

10.     试件安装：使用客户原有夹具安装。

11.     工位：最大6工位

12.     脉冲增压；缸最大输出排量：500ml（工件膨胀量不能大于450ml）。

13.     压力控制精度：±1%F.S

14.     环境温度：依靠原有设备高低温环境箱

15.     脉冲次数设定：0-100万次可设定

16.     适用环境：室内

四、选型指南

ＡＴＳ－２３－Ｏ－A－P2

表1：公司品牌：ATS

表2：产品类型： 21 静压强度 22 气密封  23 疲劳|脉冲   24 其它

表3：试验介质： O 液压油    W 水    E 其它

表４：控制方式：Ａ　ＡＴＳ软件自动控制　Ｍ　手动控制　AM  ＡＴＳ软件自动控制+手动控制

表5：试验压力： P代表压力   2 代表压力大小（单位MPA）
