一、概述

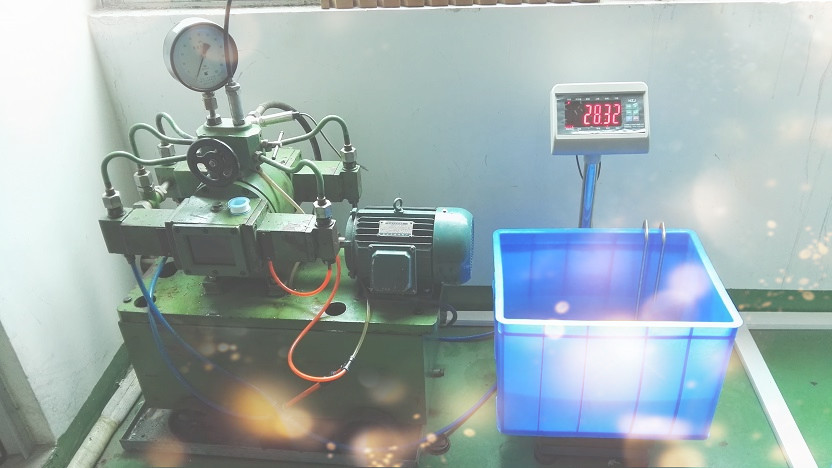

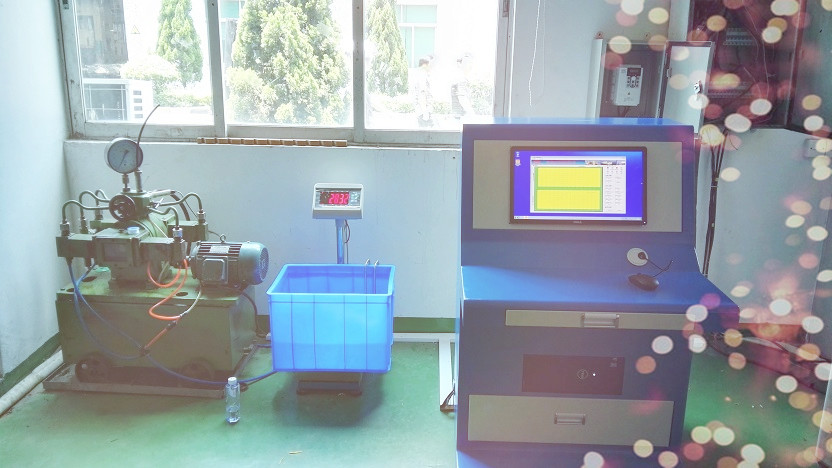

钢瓶水压爆破试验机是依据GB15385-1994气瓶水压爆破试验方法，结合客户需求，专门给钢瓶生产单位研发定制的水压爆破试验机，设备能高效的记录爆破压力、进水量、分析屈服强度等功能。本设备适用于公称工作压力为1-30MPa，公称容积为0.4-1000L的钢质和铝合金气瓶的水压爆破试验。

二、执行标准

        GB15385-1994气瓶水压爆破试验方法

三、试验装置的基本要求

1、 试验装置必须具备有效的手动或自动控制试验压力的设施。

2、 除试验压力外，不得使受试瓶承受会影响应力的其它外力。

3、 试验装置必须具备有良好的密封性能，试验装置能排出其内部及受试瓶内的空气。

4、 承压管道及其附件必须通过耐压试验。耐压试验压力应不低于试验装置允许最高工作压力的1.5倍。耐压试验的保压时间不得少于3min。

5、 试验装置能自动记录压力与压入水量的关系，并自动绘制压力-时间曲线、压力-进水量曲线。

6、 试验装置上至少安装两只量程相同并能同时正确显示试验压力的压力表，其量程应是受试瓶计算爆破压力的1.5-3倍，压力表必须经过校正合格，其精度不低于1.5级。

7、 试验装置上安装的压力传感器和可输出压力信号的数字式压力表的量程应不超过受试瓶计算爆破压力的3倍，应必须经过校正合格，其精度不低于0.5级。

8、 温度测量仪表用于测量试验用水温度和环境温度的温度测量仪表，其最小显示值应不大于1°。

9、 进水量测量衡器最大量程30kg，精度不低于1g。

10、           瓶体测量衡器最大量程应是该瓶所称重量的1.5-3倍。

11、           试验系统必须具有适当的安全设施，以保证试验时操作人员和设备的安全。

四、主要技术参数

1、  最大输出压力：60MPa

2、  试验介质：水

3、  试压工位：1

4、  控制精度：1%F.S.

5、  测量精度：0.5%F.S

6、  电子秤量程：30kg

7、  电子秤精度：0.5g

8、  气源压力要求：4-7bar

9、  电源要求：AC380V 5KW

五、选型指南

        ATS – 21 – W – A – P60

        描述

    1、  ATS：公司品牌

    2、  21：产品类型，21 静压强度  22 气密封  23 疲劳|脉冲  24 其它

    3、  W：试验介质，O 液压油    W 水    E 其它

    4、  A：控制方式，A　ATS软件自动控制　 M　手动控制　AM  ATS软件自动控制+手动控制

    5、  P60：试验压力，P代表压力   60 代表压力大小（单位MPa）

六、澳特仕气瓶行业其他有关设备

气瓶水压试验机，分为外侧法、内测法、静压法，气瓶疲劳试验机，气瓶气密封试验机，气瓶爆破试验机，气瓶除锈机，气瓶自动倒水机，气瓶内部干燥装置，气瓶阀装卸机，瓶阀自动装卸机，气瓶阀气密封，气瓶压瘪机，气瓶打标机，气瓶防震胶圈自动装卸机，复合气瓶高低温疲劳试验机，复合气瓶高热循环试验机，复合气瓶水压试验机，复合气瓶气密封试验机，复合气瓶水压爆破试验机，复合气瓶疲劳试验机。
