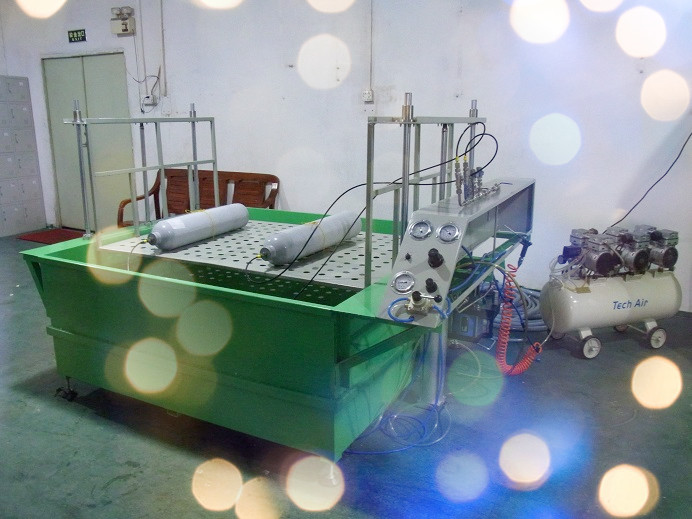

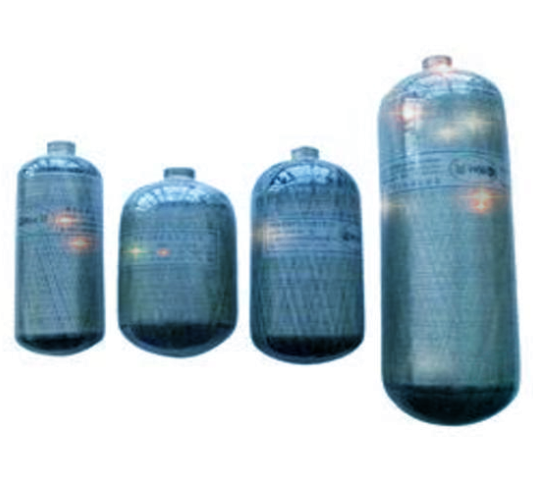

复合气瓶气密性试验机是依据GBT12137-2002气瓶气密封试验方法，结合客户需求，专门给复合气瓶做气压气密性测试的试验机，检测气瓶气密封采用标准中的浸水法。

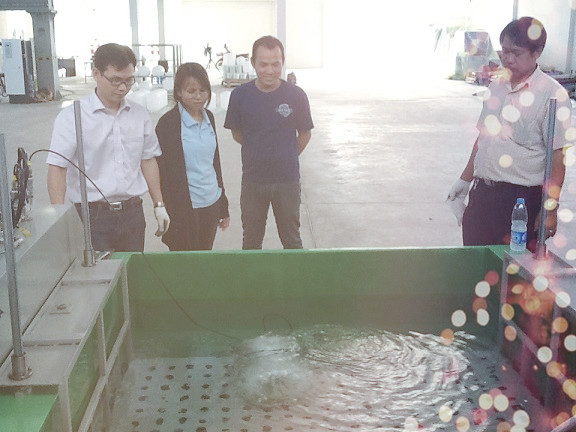

浸水法是指将充有规定压力气体的受试瓶浸入水槽中以检查其气密性的试验方法浸水法适用于受试瓶整体或局部部位的气密性试验。

一、执行标准

1、GBT12137-2015气瓶气密性试验方法

二、试验装置的基本要求

       充气装置

1、气体压缩机工作压力应大于受试瓶气密性试验压力的1.1倍。

2、试验介质应采用干燥洁净的空气、氮气或其他与受试瓶盛装气体性质不相抵触的、对人体无害的无腐蚀和非可燃性气体。对盛装氧气或氧化性气体的受试瓶试验介质必须严格禁油。

3、气瓶气密性试验压力应符合相应气瓶的产品标准或气瓶安全监察规程的规定。

4、充气系统中应设置安全阀，确保试压安全。

5、充气系统的耐压强度应不小于受试瓶气密性试验压力的1.5倍。充气管道的设计、制造、安装、使用等应符合<压力管道安全管理与监察规定>的有关规定。

6、设备的进气端和测试压力出口端应安装压力表。压力表表盘直径不小于100mm，精度级别不低于1.5级。量程为试验压力的1.5-2.5倍之间，检定周期为三个月。

试验水槽

用于浸水法气密性试验的试验水槽应符合下列要求：

1、  深度应能使受试瓶任何部位离水面不小于5cm。

2、  槽内的水应保持清洁透明。

三、主要技术参数

1、最大输出压力：2.1MPa

2、试验介质：压缩空气

3、试压工位：1

4、控制精度：1%F.S.

5、测量精度：1.5级

6、供气气压：6-7bar

四、选型指南

ＡＴＳ－２2－A－M－P2.1

表1：公司品牌：ATS

表2：产品类型： 21 静压强度  22 气密封  23 疲劳|脉冲  24 其它

表3：试验介质：A空气  N 氮气  O氧气  E 其它

表４：控制方式：Ａ　ＡＴＳ软件自动控制　Ｍ　手动控制　  AM ＡＴＳ软件自动控制+手动控制

表5：试验压力： P代表压力   2.1 代表压力大小（单位MPA）
