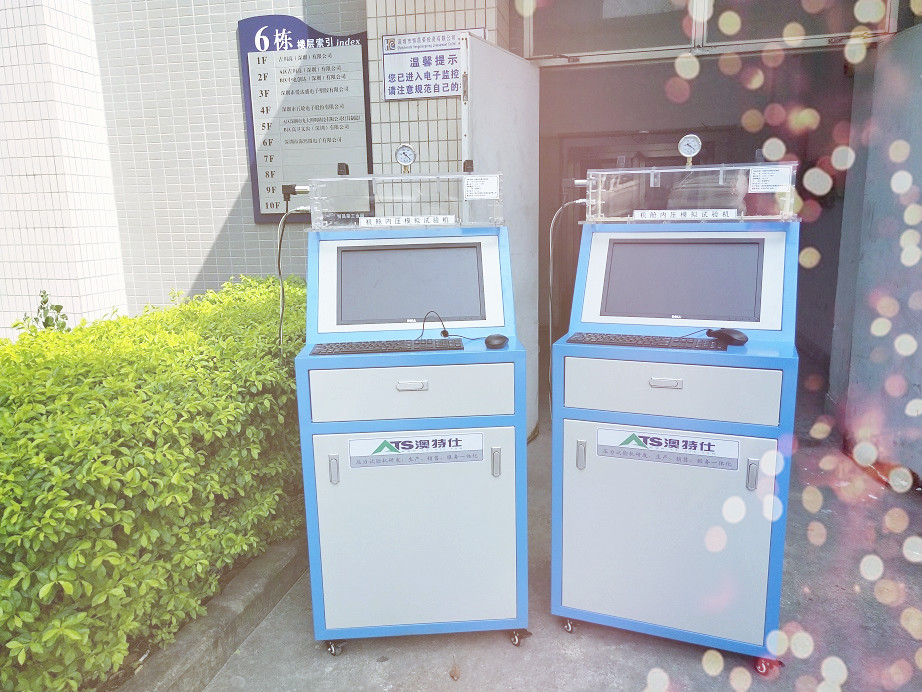

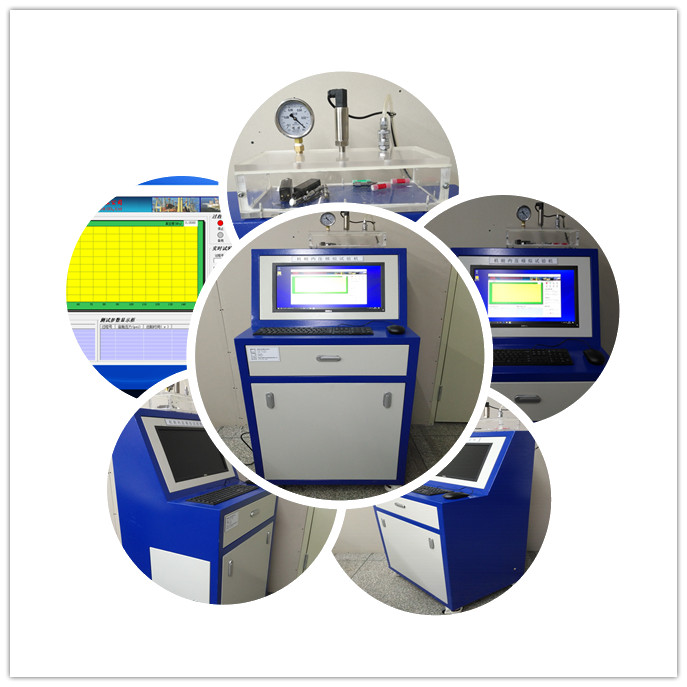

机舱内压模拟试验机是模拟飞机在机场起飞到降落的整个过程中座舱压力变化情况,从而分析产品在整个压力过程后的性能情况。
机舱内压模拟试验机采用真空发生器对产品试件箱进行抽真空。用户根据飞机飞运情况,事先编辑试验步骤,运行软件即可。
主要特点:
采用气力克真空发生器,使用寿命长,性能可靠。

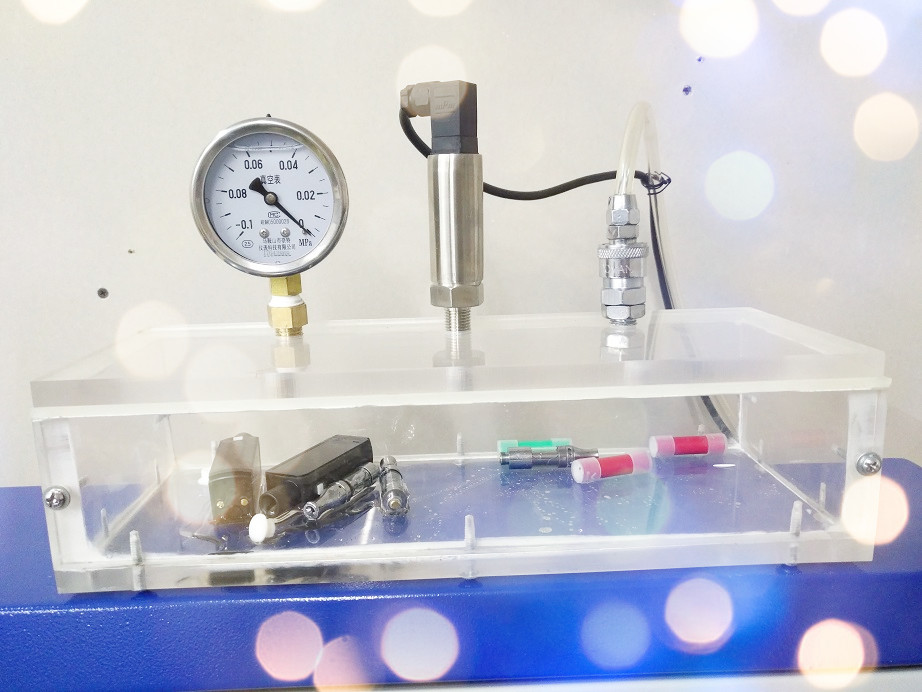

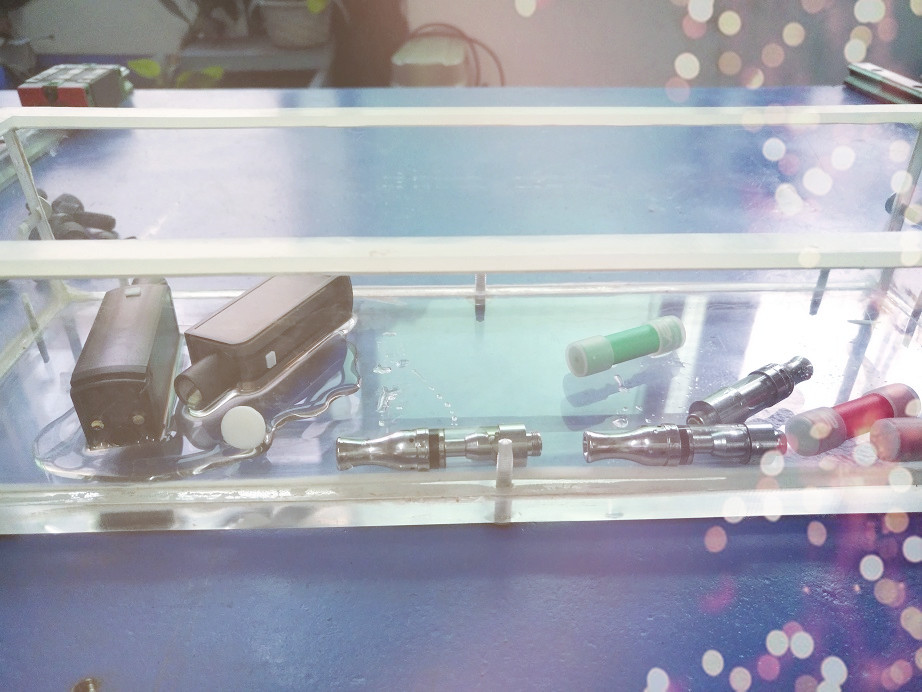

采用透明试件箱,便于观察产品在受压下的变化。
采用SMC电气比例阀,轻小便捷,控制灵活,可无级调节输出压力。
通过简单的几步操作就能模拟飞机起飞-巡航-降落功能,方便快捷。
采用ATS Auto-CON专用软件,自动控制试验过程,自动画P-T曲线,自动记录/保存试验数据,具有历史数据查询、报表导出等功能
一、执行标准
1、双方技术协议
2、ATS生产标准
二、试验装置的基本要求
1、试验装置必须具备有效的自动控制试验压力的设施。
2、试验装置必须具备有良好的密封性能。
3、试验装置上至少安装一只能正确显示试验压力的压力表,其量程应是受试件工作压力的1.5-3倍,压力表必须经过校正合格,其精度不低于1.6级。
4、试验系统必须具有适当的安全设施,以保证试验时操作人员和设备的安全。
三、主要技术参数
1、最大输出压力:-80KPa
2、试验介质:压缩空气
3、试压工位:1
4、测量精度:1.6级
5、供气气压:6-7bar
四、选型指南
ATS – 21 – A – M – P-80
表1:公司品牌:ATS
表2:产品类型: 21 静压强度 22 气密封 23 疲劳|脉冲 24 其它
表3:试验介质: A 压缩空气 O 氧气 N 氮气
Ar 氩气 E 其它
表4:控制方式:A ATS软件自动控制 M手动控制
AM ATS软件自动控制+手动控制
表5:试验压力: P代表压力 -80 代表负压大小(单位KPA)
