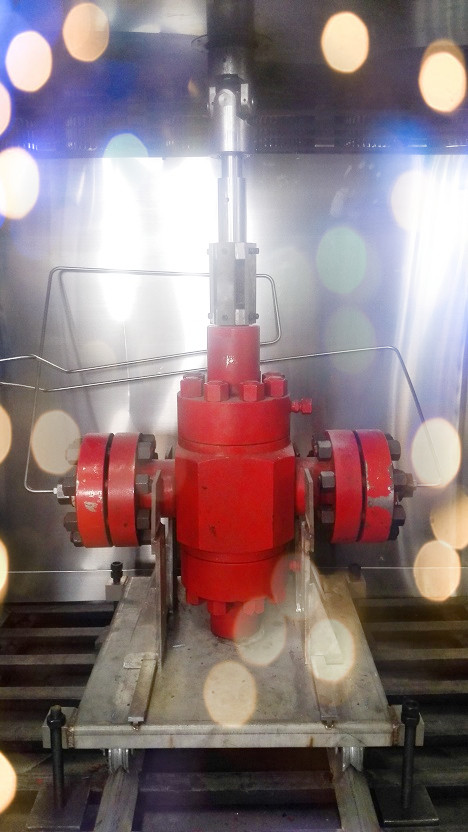

PRII高低温阀门试验机依据API SPEC 6A相关标准设计出来的一套大型试验设备。该设备在公司成熟的井口装置气密性和水压设备发展而来，设备性能稳定，自动化程度高，完全能够满足API 6A 规定的各种试验规程。

       PRII高低温阀门试验机采用气驱增压原理，结合我国实际情况设计研制的一种新型气压动力装置。其原理是使用压缩空气为动力源，以气动气压泵为压力源，气源压力与输出压力成正比。通过对气源压力的调整，可以对输出压力无级调节。

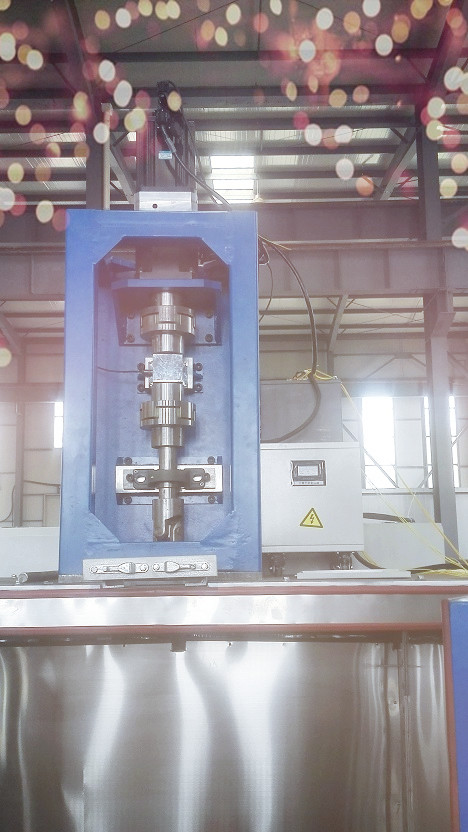

阀门旋转机构采用伺服电机控制，速度或旋转圈数可控。

阀门开启或关闭扭矩大小通过动态扭矩传感器实时送出到电脑上显示、保存等。

一、执行标准

1、双方技术协议

2、ATS生产标准

二、试验装置的基本要求

1、试验装置必须具备有效的手动或自动控制试验压力的设施。

2、试验装置必须具备有良好的密封性能。

3、承压管道及其附件必须通过耐压试验。耐压试验压力应不低于试验装置允许最高工作压力的1.5倍。耐压试验的保压时间不得少于3min。

４、试验装置上至少安装一只能正确显示试验压力的压力表，其量程应是受试件工作压力的1.5-3倍，压力表必须经过校正合格，其精度不低于1.6级。

５、试验系统必须具有适当的安全设施，以保证试验时操作人员和设备的安全。

三、主要技术参数

1、最大输出压力：140MPa

2、试验介质：氮气

3、试压工位：1

4、压力测量精度：0.5%

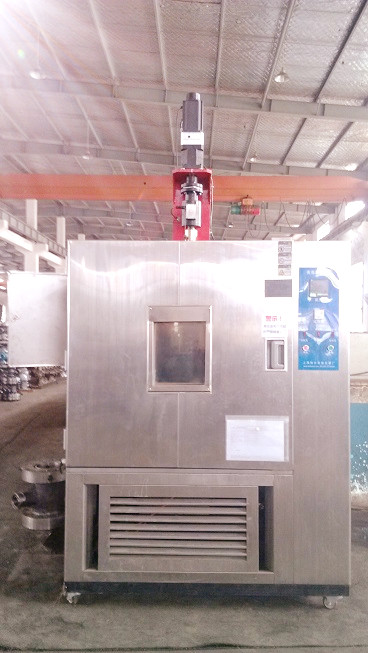

5、环境箱温度：-60℃～150℃

6、环境箱控制精度：高温±5℃，低温±2℃

7、扭矩传感器测量范围：0-1000Nm

8、扭矩传感器测量精度：0.5%F.S.

9、供气气压：6-7bar

四、选型指南

ATS – 22 – N – A – P140

表1：公司品牌：ATS

表2：产品类型： 21 静压强度  22 气密封  23 疲劳|脉冲  24 其它

表3：试验介质： A 压缩空气 O 氧气 N 氮气  Ar 氩气  E 其它

表４：控制方式：Ａ　ATS软件自动控制　M手动控制　  AM  ATS软件自动控制+手动控制

表5：试验压力： P代表压力   140 代表压力大小（单位MPA）
